Commanditaire : Les Champs d’Heol. | Localisation : Teillay (35). | Support : Affiche 150x100cm.
Résumé
Les Champs d’Héol est une exploitation agricole située à Teillay, aux confins des paysages bocagers d’Ile-et-Vilaine (Bretagne). Sur ses 11 hectares, l’exploitant a décidé de poursuivre les activités menées par ses prédécesseurs : la pépinière, où sont préparés des plants destinés à la vente ; le maraîchage, où poussent tout au long de l’année des fruits que les clients sont invités à cueillir directement dans les vignes, dans les vergers ou à la fraiseraie.
Dans ce contexte, les Champs d’Heol approche le studio KARTENN pour s’offrir une représentation graphique de son espace. Dès le premier coup d’œil, l’exploitant souhaite que ses clients puissent comprendre l’aménagement de sa ferme tout en parvenant à se repérer au milieu de celle-ci.
Pour réaliser la carte, le studio KARTENN se rend à Teillay pour procéder à un relevé complet et détaillé des éléments structurants du terrain : bâtiments ; arbres, bois et haies ; voiries ; espaces agricoles ; espaces domestiques ; répartition des sols.
La technologie RTK et sa précision centimétrique permet, durant deux journées de relevés, d’obtenir une première ébauche cartographique. Une fois les données relevées et traitées, la carte commence à prendre vie. La charte graphique des Champs d’Heol – colorimétrie, typographie et visuels – a ordonné les couleurs et les étiquetages du plan. Les dessins, d’abord tracés à la main avant d’être scannés, reproduisent des courbes inspirées du jeu vidéo Canvas of Kings. Les éléments cartographiques extérieurs à la ferme proviennent des données OpenStreetMap et sont stylisés pour correspondre à la dimension artistique du plan de la ferme.

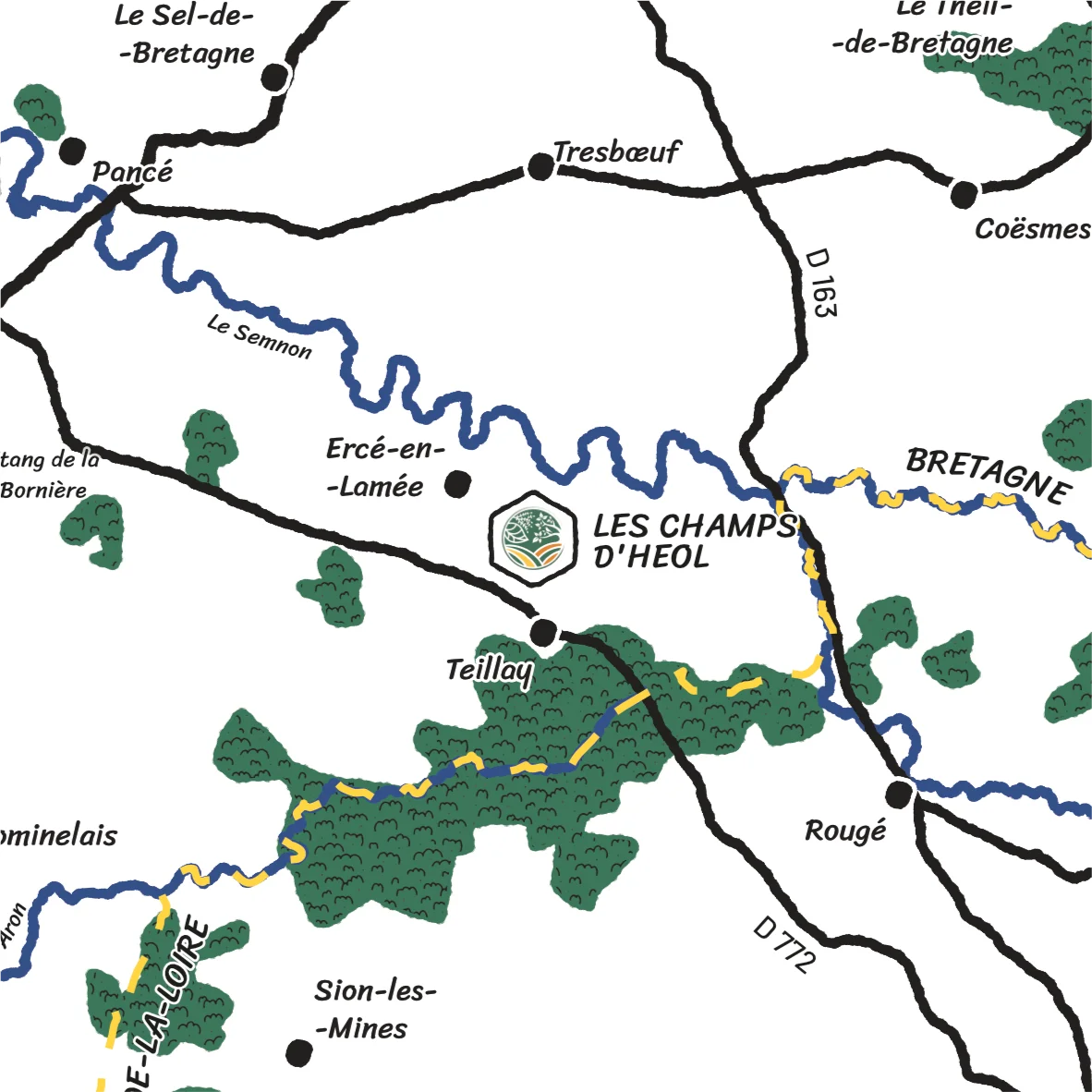

Pour améliorer la lecture, le studio KARTENN a ajouté deux cartouches. Le premier est un plan de situation permettant au lecteur de se repérer sur une échelle locale, entre les grandes villes du territoire que sont Châteaubriant, Martigné-Ferchaud, Janzé, Bain-de-Bretagne ou Derval. Le second cartouche est un plan agrandi du cœur de la ferme, dans lequel se situe les serres, les principales cultures et l’espace de vente.
Enfin, un dernier cartouche situé sur le flanc droit de la carte présente succinctement les Champs d’Heol et ses activités, ainsi que ses coordonnées et un QR code menant directement à son site internet.
Objectif
- Procéder à un relevé RTK de données géographiques d’une ferme de 11 hectares pour représenter son terrain avec acuité.
- Suivre une charte graphique donnée pour dresser un plan ludique et inspirant.
- Valoriser les informations cartographiques essentielles pour rendre la lecture fluide et agréable.

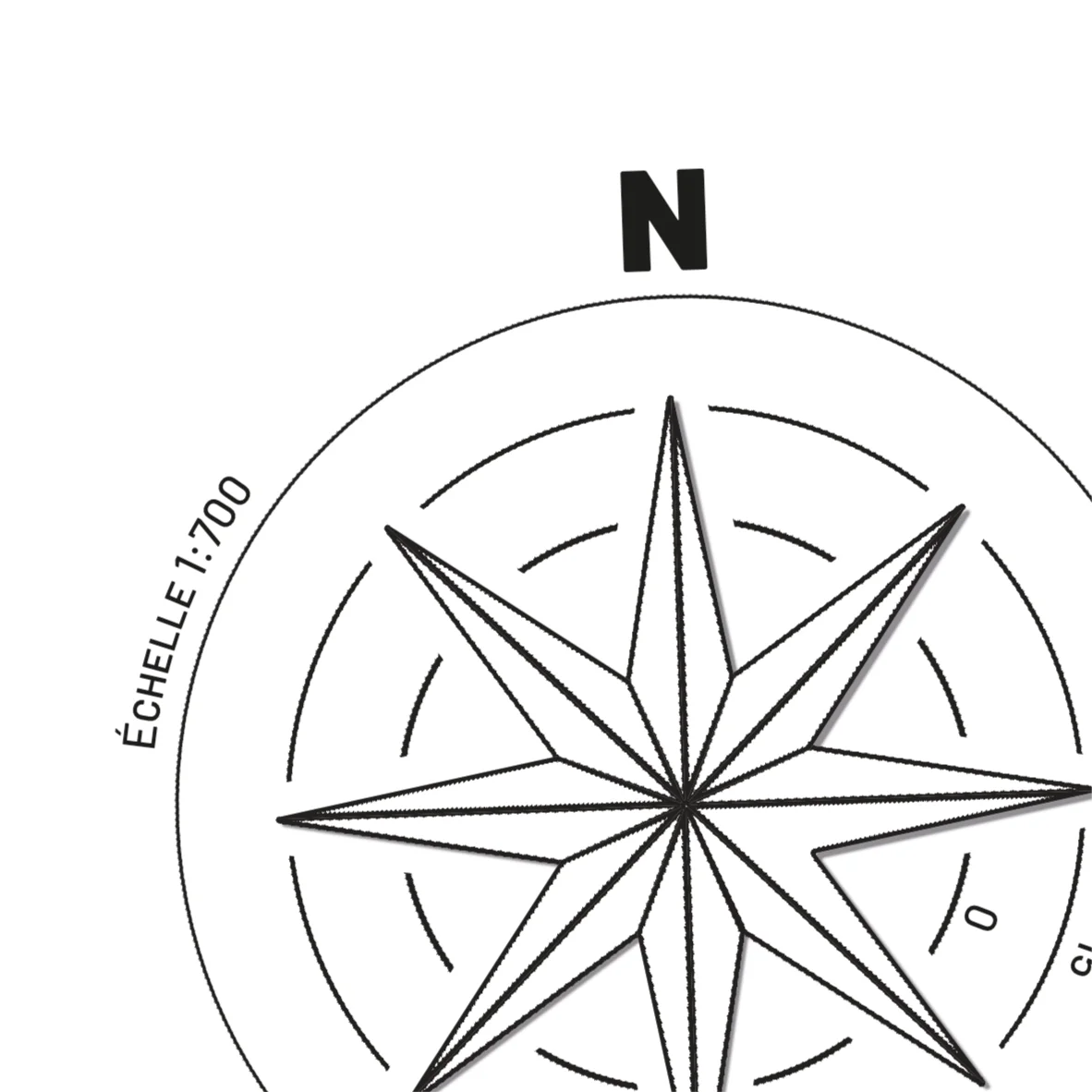

La carte
Selon le calibrage colorimétrique de votre écran, les couleurs affichées sur votre navigateur ne sont peut-être pas représentatives des couleurs réelles de la carte.
Méthodologie
- JOSM :
- OpenStreetMap : mise à jour des éléments cartographiques alentour aux Champs d’Heol en vue d’illustrer le tour de la ferme.
- QGIS :
- Téléchargement des données OpenStreetMap citées précédemment : frontières, routes, bâtiments, rivières, lacs, forêts et toponymie.
- Création de différents fichiers GeoPackage (GPKG) pour préparer les relevés terrain avec la technologie RTK et l’application QFIELD.
- Traitement et tri des données : téléchargement des données relevées en RTK via QFIELD et divers calculs géomatiques pour organiser les données.
- RTK et QFIELD :
- Relevés terrains au moyen d’une perche d’arpenteur et d’une antenne tribande.
- Affinity Designer :

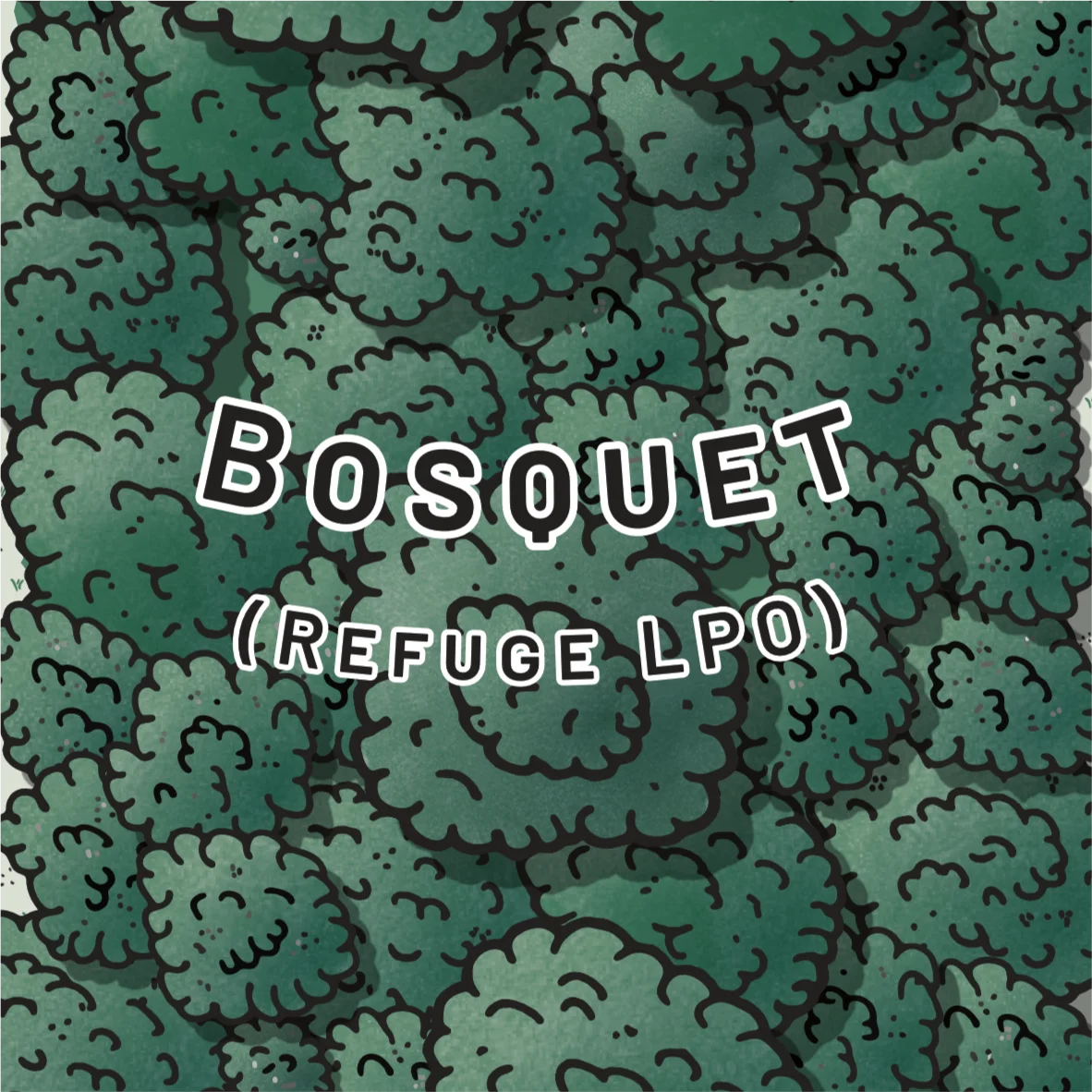

- Dessin main et numérisation des éléments cartographiques composant la carte.
- Mise en forme de la carte et de ses données dans le respect des couleurs et de la typographie imposée par la charte graphique des Champs d’Heol.
Pour le plaisir
Des quelques calculs opérés sur QGIS sont ressortis ces chiffres qui déterminent l’utilisation de l’espace des Champs d’Heol. Bien que ces données n’apparaissent pas sur le plan, le studio KARTENN a décidé de les publier ici pour qu’ils ne tombent pas dans l’oubli.
| Surface en mètres carrés | Surface en hectare | Équivalent en terrain de football | % | |
|---|---|---|---|---|
| Sols artificialisés | 3 154,11 | 0,32 | 0,44 | 2,80% |
| Asphalte | 616,84 | 0,06 | 0,09 | 0,55% |
| Bâtiments | 2 143,68 | 0,21 | 0,30 | 1,90% |
| Béton | 393,59 | 0,04 | 0,06 | 0,35% |
| Sols naturels | 109 420,61 | 10,94 | 15,33 | 97,20% |
| Bois et haie | 19 803,46 | 1,98 | 2,77 | 17,59% |
| Culture | 1 386,65 | 0,14 | 0,19 | 1,23% |
| Prairie | 76 779,36 | 7,68 | 10,75 | 68,20% |
| Verger | 11 451,14 | 1,15 | 1,60 | 10,17% |
| TOTAL | 112 574,72 | 11,26 | 15,77 | 100,00% |
Sources
- OpenStreetMap
- Canvas of Kings
